Makeover con Tableau: La España del Quattrocento

En este nuevo post nos vamos a centrar en temas de visualización. En esta ocasión he trabajado con Tableau, una herramienta de visualización de datos potente utilizada en el área de Business Intelligence. La esencia de Tableau es simple y a la vez muy relevante: ayudar a las personas y empresas a ver y comprender todos sus datos. Y esto lo consigue ofreciendo a los usuarios toda una selección de herramientas útiles e intuitivas de inteligencia de negocio.

Con el fin de mostrar el potencial de la herramienta he realizado un makeover con Tableau a partir de la visualización realizada por la infografista Sofía Valgañón en el periódico MARCA, en relación a la posibilidad de que la selección española de fútbol alcanzara su victoria número 400 en Rusia.

La visualización de la infografista consta de dos gráficos:

a) Gráfico en espiral, que está relacionado con el título de la noticia y la información con la que comienza el artículo (primer párrafo). Por ello se le da más importancia en tamaño y color. El gráfico muestra, en la parte superior de la espiral, los datos de partidos jugados, ganados, empatados y perdidos hasta Junio de 2018 por las selecciones de España, Alemania, Inglaterra, Francia, Italia, Argentina, Portugal, Holanda, Uruguay y Brasil. En concreto para el caso de España, se indica en el interior de la caracola, el apellido y la nacionalidad del árbitro, fecha y resultado del encuentro que brindó a la selección española alcanzar los números de partidos ganados 1, 50, 100, 200 y 300.

b) Gráfico de barras, que sirve para referenciar la información escrita en los párrafos 2 y 3 de la noticia.

Figura 1. 400 victorias, Gráfico Sofía Valgañón (Fuente: MARCA)

A continuación se detallan algunos de los elementos que, en mi opinión, dificultan el entendimiento de la visualización:

a) Al realizar un gráfico en forma de espiral, la infografista tuvo que girar algunos números para que se puedan leer mejor sin girar la cabeza. En sentido Brasil, hay un cambio de orientación de los números al pasar Italia y otro al entrar en Uruguay.

b) No es intuitivo para alguien que no lee periódicos deportivos y que no tiene cultura futbolística saber que lo que está a la izquierda del silbato del árbitro es su apellido y nacionalidad.

c) La foto por si misma no aporta información sobre el tema concreto de la noticia. Podría estar sacada perfectamente de una manifestación.

d) El gráfico de barras creo que es adecuado para la información que viene a representar. Sin embargo, es demasiado pequeño y además está partido en dos. Es cierto que la autora muestra con una etiqueta el valor representado por la barra a la derecha, pero creo que hubiera sido conveniente mostrar todas las barras apiladas unas encima de otras para poder comparar la longitud de las barras y de un vistazo captar el significado del gráfico.

e) La selección del color de la fuente para la variable partidos empatados (color blanco) sobre un fondo azul claro no es acertada y dificulta la lectura.

f) El criterio para seleccionar distintas selecciones y mostrar el número de partidos ganados, empatados y perdidos no es claro.

g) Las selecciones mostradas en la espiral no aparecen ordenadas en base a un criterio claro tampoco.

Es por todo esto que se propone versionar este gráfico con el fin de alcanzar los siguientes objetivos:

a) Simplificar la complejidad del gráfico tipo espiral.

b) Facilitar el entendimiento del lector, separando los insights principales del gráfico espiral en varios. De esta manera mostraremos una variable por gráfico.

c) Mostrar los datos en orden lógico.

d) Utilizar colores relacionados con la temática en torno a la que gira el artículo.

e) Mostrar una imagen que, con tan sólo ver el Dashboard, nos comunique que estamos mostrando datos de fútbol que en concreto se centran en la selección española.

En la siguiente sección se muestra una propuesta de versión de la visualización que se acaba de desgranar.

Makeover de la visualización

El makeover pretende contar la misma historia que hay detrás de la visualización original: resumen de resultados de España y otros países, países que han perdido más veces contra España y un histórico por de partidos con los que España alcanzó un determinado número de victorias. Para ello propongo utilizar tres gráficos:

a) Gráfico 1: gráfico de barras radial con información sobre los partidos ganados, empatados y perdidos por cada país.

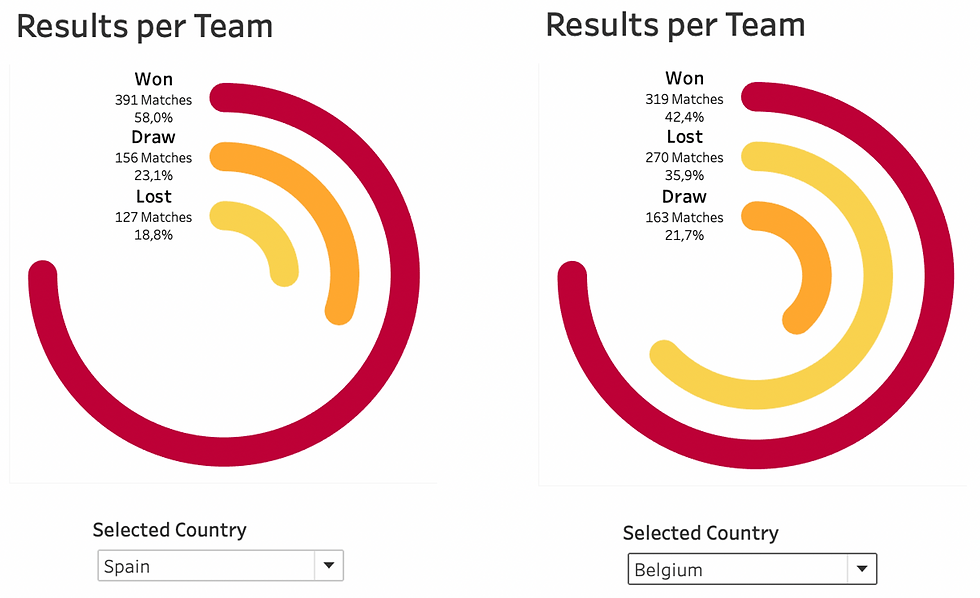

Figura 2. Resultados por Selección (gráfico interactivo seleccionando el equipo)

b) Gráfico 2: gráfico de barras que muestra información de los partidos que permitieron a España alcanzar un número determinado de victorias.

Figura 3. Partidos clave para alcanzar un determinado número de victorias

Figura 4. Información adicional sobre el partido al posicionar el ratón sobre el número de partidos

c) Gráfico 3: gráfico de barras que muestra las selecciones a las que la Selección Española ha derrotado más veces en el campo.

Figura 5. Selecciones más derrotadas por la Selección Española

Con el fin de ayudar al lector a aterrizar en el tema que vamos a abordar de un vistazo, se ha incluido el escudo de la Selección Española.

A continuación muestro el resultado final conjunto del makeover realizado con Tableau.

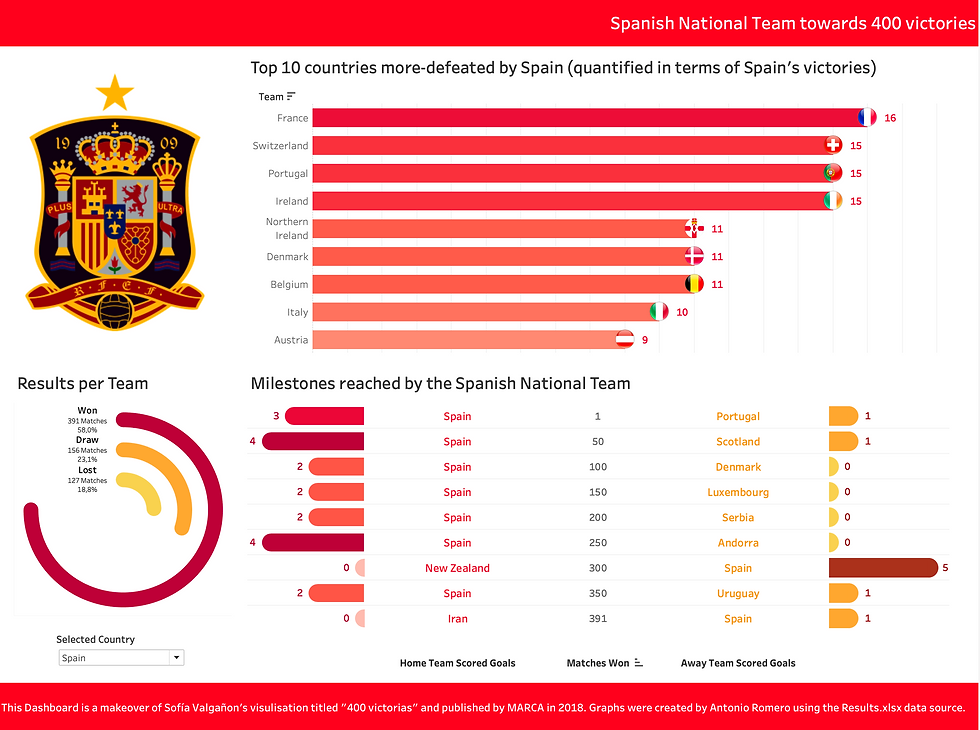

Figura 6. Dashboard realizado con Tableau

Conclusiones

En este último post se ha analizado la visualización de la infografista Sofía Valgañón desde un punto de vista crítico y personal para identificar algunos aspectos que se pudieran mejorar. Tras identificarlos se ha propuesto la realización de un dashboard en Tableau que optimice la forma de transmitir la información. A modo de conclusión:

· El nuevo gráfico muestra la misma información que el original mediante el uso de gráficos de barras en distintas configuraciones.

· El gráfico 1 representa el número de partidos ganados, perdidos y empatados mediante un gráfico radial de barras que recuerda a la espiral, manteniendo la esencia del gráfico original.

· El gráfico 2 representa la información clave de las victorias que permitieron alcanzar a España un número determinado de victorias. Esta información es equivalente a la mostrada en el interior de la espiral original.

· El gráfico 3 representa las selecciones a las que España ha vencido en un mayor número de ocasiones. Este gráfico es equivalente al pequeño gráfico de barras de la visualización original.

· Todos los datos mostrados aparecen ordenados ya sea por numero de partidos, por milestones o por número de victorias.

· El uso de fotos claramente relacionadas con el tema de la práctica y el color de los gráficos ayuda a introducirse en el estudio rápidamente.

· Cada gráfico se centra en representar una información en concreto. No mezclar informaciones en el mismo gráfico simplifica y mejora el entendimiento de lo que se pretende transmitir.
